Высокая температура, выгружаемой из охладителей извести, зачастую является препятствием повышения производительности вращающейся печи. Желательно, чтобы применяемый охладитель, имел низкий удельный расход воздуха на охлаждение извести. Благодаря этому можно будет скомпенсировать подсосы воздуха через не плотности сочленения корпуса печи с горячей головкой и подавать в горелку для интенсификации теплообмена часть воздуха на горение топлива.

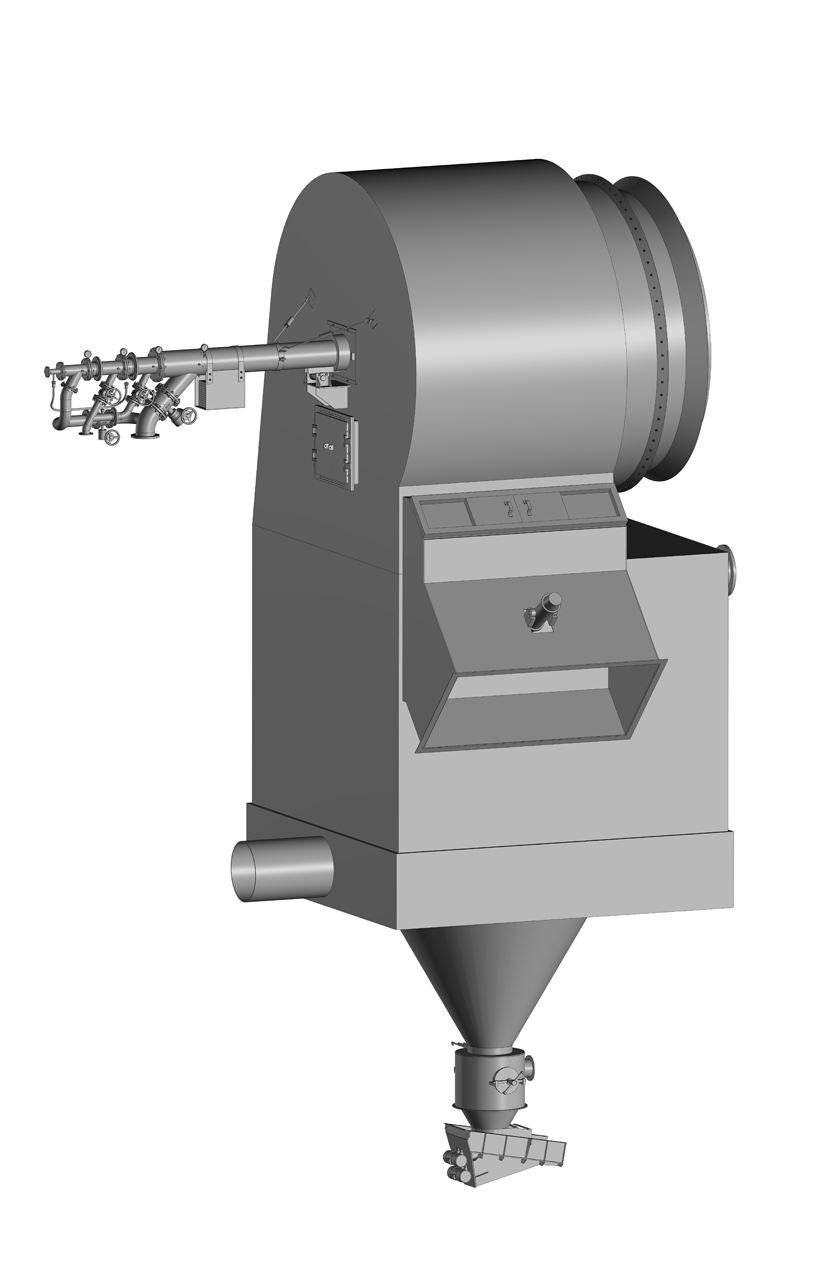

Охлаждение извести в предлагаемых конструкциях охладителях осуществляется в плотном слое в противотоке с воздухом, подаваемым от высоконапорного вентилятора. Шахта охладителя имеет круглый корпус, внутри которого установлена воздухораспределительная камера. Как правило, охладители оборудованы камерами предварительной выдержки извести, выгружаемой из печи при температуре около 950 °С. Нагретый в них до 400°С воздух, минуя камеру выдержки, подается в горячую головку печи по отдельным воздуховодам. Благодаря тому, что через камеру выдержки практически не просасывается охлаждающий воздух, удается до минимума снизить вынос пылевидной извести обратно в печь и тем самым повысить эффективность теплообмена и предотвратить образование пылевых отложений на футеровке вращающейся печи. Температура выгружаемой из охладителей извести составляет 30…80°С, а удельный контролируемый расход воздуха на охлаждение извести – до 1,2 м3/кг. Режим работы полностью автоматизирован. В качестве выгрузочного устройства применяется один вибропитатель.
Охладителями извести предлагаемой конструкции оборудовано 35 вращающихся печей в СНГ. По сравнению с зарубежными аналогами они имеют самую простую и надежную в эксплуатации конструкцию.
Для печей диаметром от 2,5 до 4,0 м с учетом местных условий и требований заказчика, обычно разрабатывается специальная конструкция охладителя извести, горячей головки и газо-воздушной горелки.
