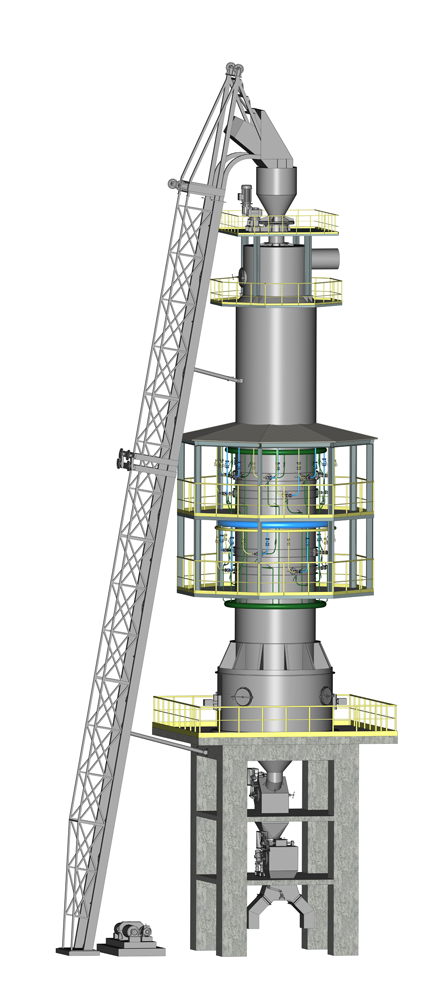

Предлагаемые противоточные печи ШГЦ производительностью от 50 до 200 т/сут имеют круглое сечение обжиговой шахты и оборудуются боковыми фурмами, установленными на двух ярусах, что обеспечивает гибкость при регулировке температурного режима в зависимости от свойств исходного сырья и заданных показателей качества конечного продукта. Фурмы заглублены в слой материала и через фланцы прикреплены к корпусу печи. В них вместе с топливом под давлением подается часть необходимого для горения воздуха. Печи работают под давлением, что позволяет строго контролировать и стабилизировать тепловой режим.
Загрузки сырья в печи осуществляется специальным загрузочно-распределительным устройством (см. загрузочное устройство фирмы «Известа»).
Для равномерного схода и выгрузки извести из печей применяется круглый стол, установленный на катках и движущийся горизонтально по заданной траектории (новейшая запатентованная конструкция). Равномерности схода материала способствует также особая форма рассекателя, установленного над столом, через который подается воздух в центральную область печи для охлаждения извести. Перемещение стола осуществляется с помощью двух гидравлических цилиндров.
Герметизации печей при выгрузке извести обеспечивается тамбурной системой, состоящей из двух клапанов и виброжелоба (см. тамбурное устройство фирмы «Известа»).
Для утилизации теплоты отходящих из печи газов может применяться выносной рекуперативный теплообменник, в котором теплом отходящих газов подогревается воздух, подаваемый в фурмы. Расход топлива при оборудовании печей теплообменниками снижается на 7…10 %.
Для очистки отходящих из печей газов применяются типовые рукавные фильтры.
Управление печью осуществляется в автоматическом режиме.
При обжиге известняка крупностью 30…70 и 40…80 мм в печах ШГЦ можно стабильно получать, как мягко-обожженную известь (время гашения до 4 минут), так и средне обожженную известь (время гашения 4…12 минут), которую применяют в производстве газобетона.
Завершена разработка круглых печей производительностью от 200 до 360 т/сут дополнительно оборудованных опускными фурмами. С учетом высокой единичной мощности удельные капитальные затраты на 1 тонну извести при использовании этих печей производительностью более 250 т/сут будут на много меньше, чем у других применяемых на практике известе-обжиговых агрегатов.
